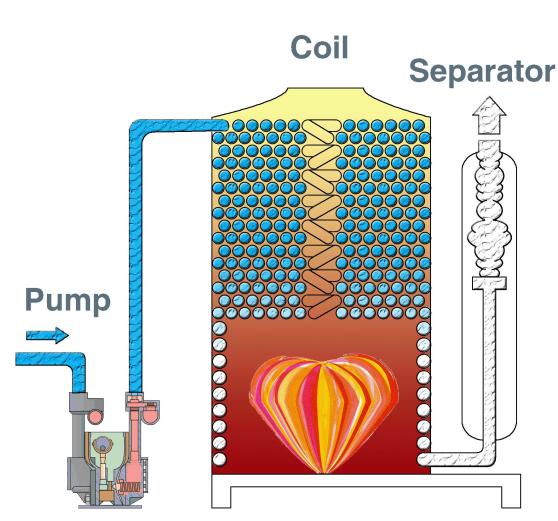

Principiul de functionare

Generatorul de abur Clayton este un cazan acvatubular in contracurent, format dintr-o serpentina continua prin care se pompeaza apa de alimentare.

Debitul apei de alimentare este asigurat de pompa volumetrica Clayton care premite controlul precis al debitului corelat cu  sarcina generatorului.

La iesirea din serpentina, aburul „umed” este trecut prin Separatorul Clayton, care genereaza abur saturat „uscat” 99.5%.

Tehnica aburului Clayton

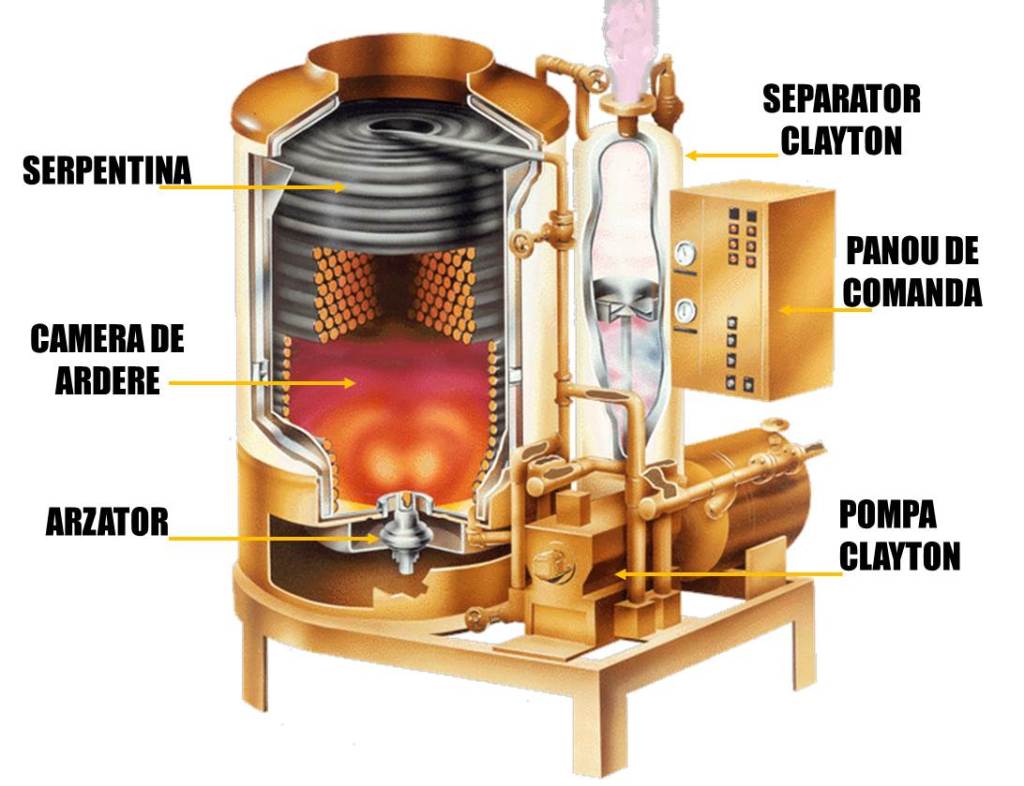

Echipamente specifice generatorului de abur Clayton

Tehnica aburului Clayton

SERPENTINA

  • Schimbator in contracurent
  • Geometrie speciala in forma de straturi de spirale
  • Suporta dilatari mari si asigura un START rapid
  • Randament ridicat
  • Asigura viteza optima a gazelor de ardere si schimb de caldura eficient
  • Contructie modulara
  • Nu necesita mentenanta
  • Volum mic de apa
  • Purja minima si pierderi minime de energie
  • Volumul de apa continut in intreaga instalatie este 1/3 din volumul unui cazan clasic echivalent

SEPARATORUL DE PICATURI

  • Separator centrifugal de picaturi fara componente mobile
  • Aburul iese din separator „uscat” 99.5%

POMPA VOLUMETRICA CLAYTON

  • Permite controlul precis al debitului
  • Este actionata de un motor electric comandat de convertizor de frecventa (VSD)
  • Numar redus de piese in miscare
  • Mentenanta minima
  • Constructie robusta si fiabilitate ridicata

ARZATORUL CLAYTON

  • Arzator configurabil in functie de combustibil: gaz, motorina, pacura, GPL
  • Constructie robusta
  • Siguranta in exploatare
  • Permite modulatia in trepte sau continua

AUTOMATIZARE

  • Asigura functionarea corecta a sistemului
  • Asigura respectarea standardelor de siguranta
  • Asigura modulatia sarcinii generatorului in functie de valorile setate
  • Asigura protectia echipamentelor componente
  • Asigura oprirea in conditii sigure in caz de defect
